¿Qué es el efecto piel en el sensor de corriente de bobina Rogowski?

¡Qué pasa a todos! Como proveedor de sensores de corriente de bobina Rogowski, a menudo me preguntan sobre todo tipo de cuestiones técnicas relacionadas con estos sensores. Una de las preguntas más comunes es sobre el efecto piel en los sensores de corriente de bobina Rogowski. Entonces, en este blog, lo desglosaré y explicaré qué es el efecto piel y cómo afecta a estos sensores.

En primer lugar, hablemos de qué es un sensor de corriente de bobina Rogowski. Es un tipo de sensor de corriente eléctrica que se utiliza para medir la corriente alterna (CA). Funciona detectando el campo magnético generado por la corriente que fluye a través de un conductor. La bobina de Rogowski es básicamente una bobina de alambre flexible que se enrolla alrededor del conductor. Cuando la corriente fluye a través del conductor, crea un campo magnético, y este campo magnético induce un voltaje en la bobina de Rogowski. Este voltaje inducido es proporcional a la tasa de cambio de la corriente y, al medir este voltaje, podemos determinar la corriente que fluye a través del conductor.

Ahora, entremos en el efecto piel. El efecto piel es un fenómeno que se produce en los conductores cuando por ellos circula una corriente alterna. Cuando una corriente alterna fluye a través de un conductor, la densidad de corriente no es uniforme en toda la sección transversal del conductor. En cambio, la corriente tiende a concentrarse cerca de la superficie del conductor. Esto se debe a que el campo magnético generado por la corriente alterna induce corrientes parásitas en el conductor. Estas corrientes parásitas se oponen al flujo de la corriente principal en la parte interior del conductor, provocando que la corriente sea empujada hacia la superficie exterior.

La profundidad a la que la corriente penetra en el conductor se llama profundidad de la piel. La profundidad de la piel (δ) se puede calcular utilizando la siguiente fórmula:

[
\delta=\sqrt{\frac{2\rho}{\omega\mu}}
]

donde (\rho) es la resistividad del conductor, (\omega = 2\pi f) es la frecuencia angular de la corriente alterna y (\mu) es la permeabilidad magnética del conductor.

Como puede ver en la fórmula, la profundidad de la piel es inversamente proporcional a la raíz cuadrada de la frecuencia. Esto significa que a medida que aumenta la frecuencia de la corriente alterna, la profundidad de la piel disminuye. Por ejemplo, a bajas frecuencias, la profundidad de la piel puede ser relativamente grande y la corriente se distribuye más uniformemente a lo largo de la sección transversal del conductor. Pero a altas frecuencias, la profundidad de la piel se vuelve muy pequeña y la mayor parte de la corriente fluye cerca de la superficie del conductor.

Entonces, ¿cómo afecta el efecto piel a los sensores de corriente de bobina Rogowski? Bueno, en una bobina de Rogowski, la bobina está hecha de un alambre. Cuando la corriente que fluye a través del conductor que se está midiendo tiene una frecuencia alta, el efecto piel entra en juego en el cable de la propia bobina de Rogowski. Esto puede afectar el rendimiento del sensor de varias maneras.

Uno de los principales impactos tiene lugar en la impedancia de la bobina de Rogowski. A medida que el efecto superficial hace que la corriente fluya cerca de la superficie del cable, el área de la sección transversal efectiva del cable a través del cual fluye la corriente disminuye. Esto conduce a un aumento en la resistencia del cable. Un aumento en la resistencia puede causar un cambio en el voltaje inducido en la bobina para una corriente dada en el conductor que se está midiendo. Esto puede introducir errores en la medición actual.

Otro impacto tiene que ver con la autoinductancia de la bobina de Rogowski. La autoinductancia de una bobina está relacionada con el campo magnético generado por la corriente que fluye a través de ella. El efecto piel cambia la distribución de la corriente en el cable, lo que a su vez puede cambiar el patrón del campo magnético alrededor del cable. Esto puede provocar un cambio en la autoinductancia de la bobina de Rogowski. Un cambio en la autoinductancia también puede afectar la respuesta de frecuencia del sensor, haciéndolo menos preciso en altas frecuencias.

Para mitigar los efectos del efecto piel en los sensores de corriente de bobina Rogowski, se pueden utilizar varias técnicas. Un enfoque común es utilizar un alambre con un diámetro más pequeño. Dado que la profundidad de la piel está relacionada con el tamaño del conductor, el uso de un cable de menor diámetro puede reducir el impacto del efecto de la piel. Otra técnica consiste en utilizar un cable trenzado en lugar de un cable macizo. El cable trenzado consta de varios cables pequeños trenzados entre sí. Esto aumenta el área de superficie del conductor, permitiendo que fluya más corriente cerca de la superficie y reduciendo el efecto de las corrientes parásitas.

Cuando se trata de aplicaciones de alta frecuencia, también es importante elegir los materiales adecuados para la bobina de Rogowski. Por ejemplo, utilizar un material con baja resistividad puede ayudar a reducir el aumento de resistencia provocado por el efecto piel.

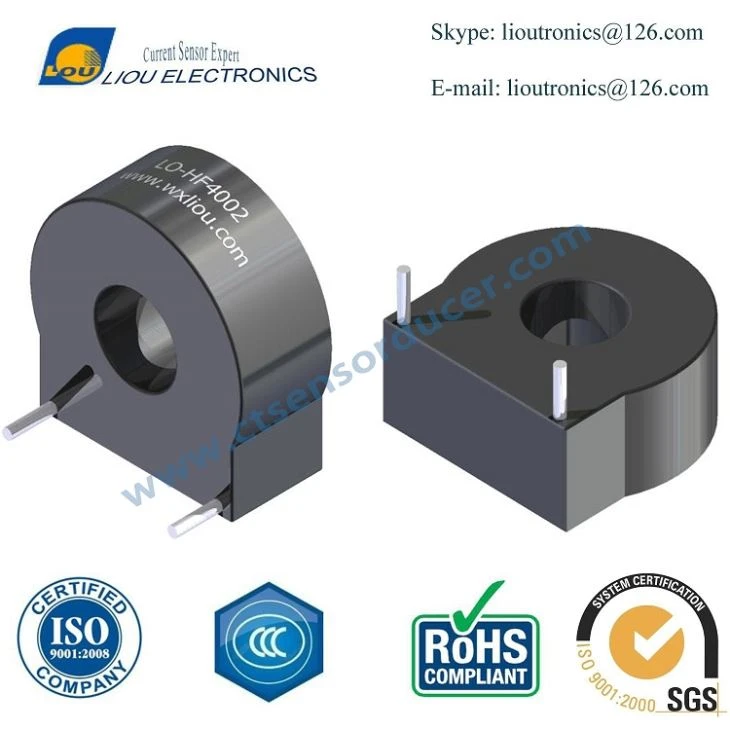

Ahora, si está buscando un sensor de corriente de bobina Rogowski, es posible que también le interesen algunos de nuestros otros productos de corriente de alta frecuencia. tenemos unTransformador de corriente de alta frecuencia 200eso es genial para una variedad de aplicaciones. Está diseñado para manejar corrientes de alta frecuencia de manera precisa y confiable.

También tenemos unTransformador de corriente de alta frecuencia 1: 1000, que ofrece un ratio de transformación específico para necesidades más especializadas. Y si está buscando un sensor de corriente de alta frecuencia de uso más general, consulte nuestroSensor de corriente de alta frecuencia.

Si está interesado en obtener más información sobre nuestros sensores de corriente de bobina Rogowski o cualquiera de nuestros otros productos de corriente de alta frecuencia, nos encantaría conversar con usted. Ya sea que sea un ingeniero que trabaja en un nuevo proyecto o una empresa que busca actualizar sus sistemas actuales, nuestros sensores pueden proporcionar mediciones de corriente precisas y confiables.

Entonces, si cree que nuestros productos podrían adaptarse bien a sus necesidades, no dude en comunicarse con nosotros. Estamos aquí para responder sus preguntas, brindarle soporte técnico y ayudarlo a encontrar la solución adecuada para su aplicación. Iniciemos una conversación y veamos cómo podemos trabajar juntos para cumplir con sus requisitos de detección actuales.
