Transformador de corriente de montaje en PCB de alta precisión serie CR
Transformador de corriente de alta precisión de 20-2000Hz de entrada 20A-200A de uso general
- Introducción del producto
Descripción
20-2000 Hz, monofásico, sensor de corriente CA
Rango dinámico de 20 a 200 amperios
Cumple con IEC62053-21 clase 1
Cumple con IEC 60044-1 clase 0.1 Error de fase<>
Coeficiente de temperatura muy bajo
Cumple con el sistema de aislamiento térmico UL clase B (130 ℃)
Cumple con UL 94V-0
Resistencia de aislamiento de CA: 4KV durante 60 s
Solicitud
• Medidor de electricidad
• Grabación
• Monitoreo de energía
• Gestión energética
• Monitoreo de energías alternativas
ESPECIFICACIÓN ELÉCTRICA A 25℃(60 Hz) | ||||||||
Número de modelo | Giros Ración | Ir4 | VmaxRMS5 | Te6(típico) | Precisión Clase3 | DCR | Peso | Frecuencia distancia |
Amperios | V | Ohmios | (g) | (Hz) | ||||
LO-GP0001 | 1:1000 | 20 | 7.0 | 1023 | 0.1 | 24 | 20-1000 | |
LO-GP0002 | 1:2000 | 50 | 13.7 | 2046 | 0.1 | 106 | 20-1000 | |
LO-GP0003 | 1:1000 | 50 | 11.6 | 1016 | 0.1 | 35 | 20-1000 | |
LO-GP0004 | 1:1500 | 75 | 15.5 | 1520 | 0.1 | 80 | 20-1000 | |
LO-GP0005 | 1:1000 | 100 | 16.5 | 1021 | 0.1 | 22 | 20-1000 | |
LO-GP0006 | 1:2000 | 200 | 31.0 | 2037 | 0.1 | 73 | 20-1000 | |
Nota:
El voltaje de salida es proporcional a la derivada (di / dt) de la corriente de entrada según el principio de la bobina de Rogowski.
2. Se supone que todas las corrientes y tensiones son formas de onda sinusoidales en Fr, la frecuencia nominal constante en Hz, medida como valor RMS.
Clase de precisión según IEC60044-1 Tabla 11.
4.Ir=Corriente de entrada máxima a detectar linealmente
5.VmaxRMS=Se desarrollará CT de voltaje máximo (saturación)
6.Te=Relación de vueltas efectiva incluyendo pérdidas
ÍNDICES ABSOLUTOS MÁXIMOS | |
Rango de temperatura del aire libre de funcionamiento | -40℃hasta 85℃ |
Rango de temperatura de almacenamiento | -40℃hasta 100℃ |
INFORMACIÓN DE SOLDADURA | |
Temperatura máxima de soldadura por onda | 300℃durante 10 segundos |
Acabado de alfiler | Estaño |

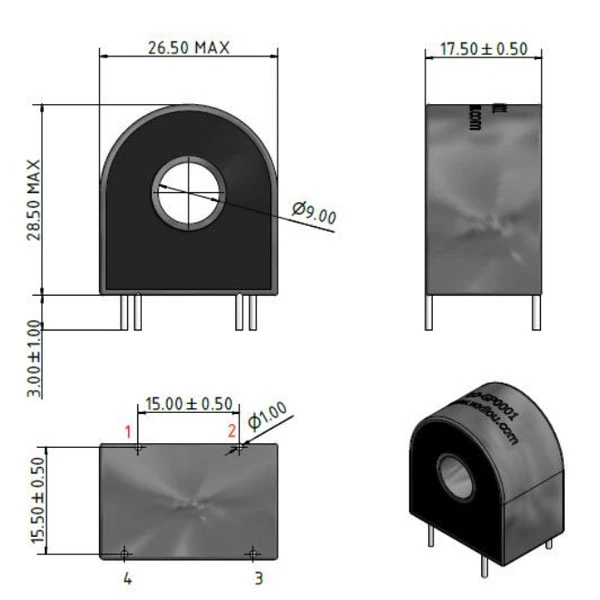

Especificaciones mecánicas
