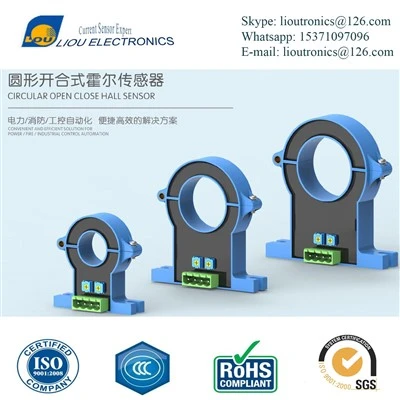

Sensor de corriente de efecto de 1000A Hall con barra de autobús primaria alta precisión





Lo - CL6A-1000 Sensor de corriente de efecto de hall de circuito cerrado



El LO - CL6A - 1000 Hall Effect Sensor actual El sensor de corriente ofrece medición precisa y confiable de AC, DC y corrientes pulsadas hasta ± 2000 A. construido en la tecnología avanzada de -} bucle, ofrece una pendiente sobresaliente, respuesta rápida y ancho de banda ancha - todo con pérdida de inserción cero. Compacto, robusto y altamente inmune a la interferencia externa, es ideal para aplicaciones en unidades, sistemas UPS, fuentes de alimentación, gestión de baterías y energía renovable.



Características del producto:

• Excelente precisión
• Muy buena linealidad
• Tiempo de respuesta optimizado
• No hay pérdidas de inserción
• Alta inmunidad a
• interferencia
• Drift a baja temperatura
• Ancho de banda de frecuencia amplia



Solicitud:

• Velocidad variable de CA y unidades de servomotor.
• Suministros ininterrumpidos (UPS).
• Convertidores estáticos para unidades de motor de CC.
• Suministros de alimentación para aplicaciones de soldadura.
• Gestión de baterías.
• Inversor de energía eólica.



Especificaciones eléctricas
ARTÍCULO	SÍMBOLO	UNIDAD	Mínimo	Típico	Máximo	COMENTARIO
Actual RMS nominal	IPN	A	-1000		1000
Corriente primaria, rango de medición	IP.M	A	-2000		2000
Resistencia de medición			0 0		62 7	@± 24V, 85 grados, ± 1000A @± 24V, 85 grados, ± 2000a
	RM	Ω
Corriente secundaria rms nominal	ISn	mamá	-200		200
Resistencia de bobina secundaria	RS	Ω			47	@ 70 grados
Corriente secundaria, rango de medición	IS	mamá	-400		400
Número de giros secundarios	NS			5000
Sensibilidad teórica	Gth	Ma/A		0.20
Voltaje de suministro	VC	V		±24		@ ±5%
Consumo actual	IC	mamá		28+ es
Corriente de compensación cero	IO	mamá	-0.5		0.5
Drift térmica de la corriente de desplazamiento	IAntiguo Testamento	mamá	-0.6	±0.2	0.6	@ -40 grados ~ 85 grados
Corriente residual@ iP=0 después de iPN	IOm	mamá	-0.5		0.5
Error de sensibilidad	ƐG	%	-0.2		0.2
Error de linealidad 0 ... IPN	ƐL	% deIPN	-0.1		0.1
Precisión @ iPN	X	% deIPN	-0.4		0.4
Tiempo de respuesta@ 90% de IPN	TR	a nosotros		0.5	1
Ancho de banda de frecuencia (-1dB)	Bw	khz		150

Instrucciones

1. El cableado incorrecto puede causar el daño del sensor.

2. Cuando la corriente medida a través del orificio central del sensor, la corriente se medirá en el extremo de salida.

3. El rendimiento dinámico (DI/DT y el tiempo de respuesta) es el mejor cuando el orificio primario está completamente lleno de la barra de bus.

4. El usuario puede ajustar la extensión de salida del sensor si es necesario.

5. Corriente de entrada con relación y voltaje de salida del sensor se pueden personalizar.



Estándares

• IEC61010-1
• EN50178
• IEC61800-5-1
• UL94V-0
• Rohs Reach



Condiciones de funcionamiento
	Valor	Unidad	Símbolo
Temperatura de funcionamiento	-40 grados ~ +85 grado	grado	ejército de reserva
Temperatura de almacenamiento	-40 grados ~ +100 grado	grado	ejército de reserva
Peso (apropiado)	1200	g	M



Dimensiones:



Esquema de conexión:

Rendimiento de aislamiento:

Parámetro	Símbolo	Unidad	Valor	Comentario
Voltaje RMS para prueba de aislamiento de CA @ 50Hz, 1min	Vd	KV	12.0	Según IEC 61010-1
Despeje (pri - Sec)	dCI	mm	45.2
Distancia de Creepage (pri - sec)	dCP	mm	52.8
Estuche de plástico	-	-	UL94-V0
Índice de seguimiento comparativo	CTI	SOCIEDAD ANÓNIMA	3



Wuxi Liou Electronics Co Ltd
