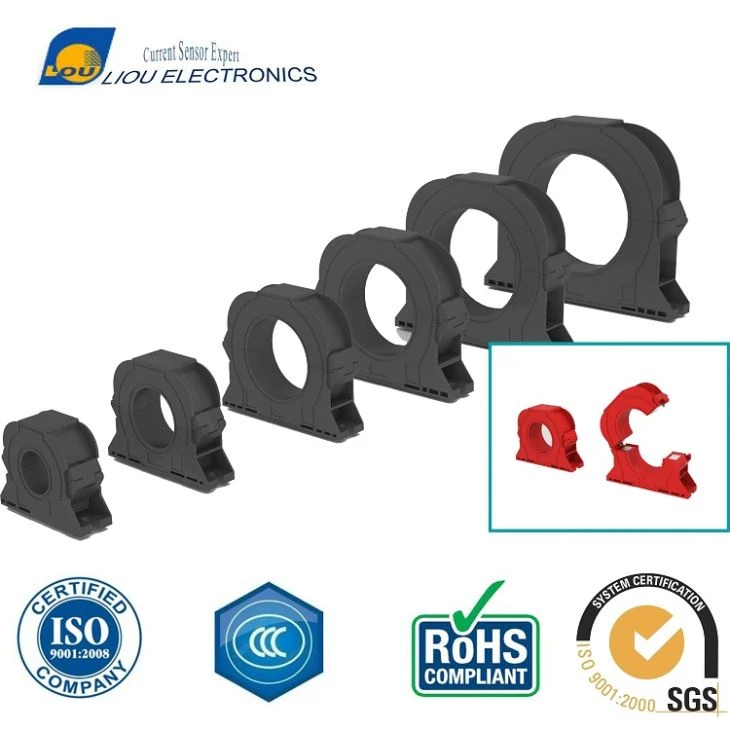

Transformador de corriente de núcleo dividido de alta corriente
Introducción Acerca de nosotros Los transformadores de corriente LIOU han sido el líder de la industria en el diseño y producción de productos de transformadores de corriente durante más de 20 años. Nuestro objetivo es crear productos de calidad diseñados para satisfacer sus necesidades. Puede elegir cualquiera de nuestros productos estándar, o podemos diseñar ...
- Introducción del producto
Introducción
El transformador de corriente de núcleo dividido se utiliza principalmente en el entorno del circuito de cable.Su estructura es simple, de tamaño pequeño, de aplicación flexible y se ajusta bien a la especificación del cable utilizada en el circuito principal.El diámetro del orificio pasante de esta serie es de 30 mm ~ 200 mm, el circuito principal contiene 63A ~ 2000A. Esta serie de productos puede cumplir con los requisitos técnicos de diferente precisión, como 0.2, 0.5 y 1. Al mismo tiempo, puede cumplir con los estrictos requisitos de la nueva norma nacional para características de equilibrio. El valor de salida de corriente desequilibrada también puede ser mejor que 30 mA, 10 mA, 5 mA. Incluso 3 mA reduce en gran medida la falsa alarma causada por la interferencia del campo magnético de la corriente del circuito principal, lo que proporciona suficiente garantía para la confiabilidad del equipo. proceso de producción avanzado Para garantizar el nivel de precisión, confiabilidad y otros requisitos técnicos, esta serie de productos cumple con los requisitos de GB-14287.2-2005 y GB 14287.2-20140.
Características
1.Fácil de instalar, ángulo abierto de hasta 90 ℃
2.Centro a través de la estructura del núcleo y la resina epoxi retardante de llama se vierten y tienen buena estabilidad
3.Utilizando acero de níquel magnético alto o nanocristalino, excelente linealidad, alta sensibilidad.
4.Excelentes características de equilibrio, y tiene una fuerte resistencia a la interferencia electromagnética.
Uso
Excelente monitoreo de incendios, sistema de prevención de incendios, sistema de energía inteligente, sistema de puesta a tierra de corriente pequeña, relé electromagnético, protección de computadora, etc.
Especificación eléctrica
Especificaciones electricas | Especificaciones mecánicas | ||
Frecuencia | 50-400 HZ | Caso | Material ABS |
Entrada nominal | 0-1A | Bobina | PBT |
Rango de medición | 10% EN-130% EN | Centro | Permalloy o nanocristal |
Salida nominal | 0-1 V o 0-0,5 mA | Interestructura | Molde de resina |
Error de relación | ≤±0.1% | Reparar | Tornillo |
Error de fase | ≤10’ | Temperatura de operacion | -12℃-+45℃ |
Dieléctrico | AC2.5KV1mA / 60s | Ambiente | ≤85% |
Resistencia de aislamiento | DC500V / 1000MΩ | Conexión | Terminal / cable conductor 1.5M |
P/N | APORTE (A) | PRODUCCIÓN (mA / V) | Precisión | DIMENSIONES (mm) | |||||
0 | A | B | C | D | G | ||||
LO-CTK-30 | 0~1A | 0-1 V (0,5 mA) | 30 | 87.5 | 67.5 | 28 | 76 | M6 | |
LO-CTK-45 | 0.1 | 45 | 108.5 | 83.5 | 28 | 92 | M6 | ||
LO-CTK-65 | 0.2 | 65 | 129.5 | 105 | 30 | 110 | M6 | ||
LO-CTK-80 | 0.5 | 80 | 159.5 | 128 | 32 | 143 | M6 | ||
LO-CTK-100 | 1 | 100 | 188 | 154 | 32 | 178 | M6 | ||
LO-CTK-150 | 101 | 238 | 204 | 32 | 228 | M6 | |||
LO-CTK-200 | 102 | 288 | 254 | 32 | 278 | M6 | |||

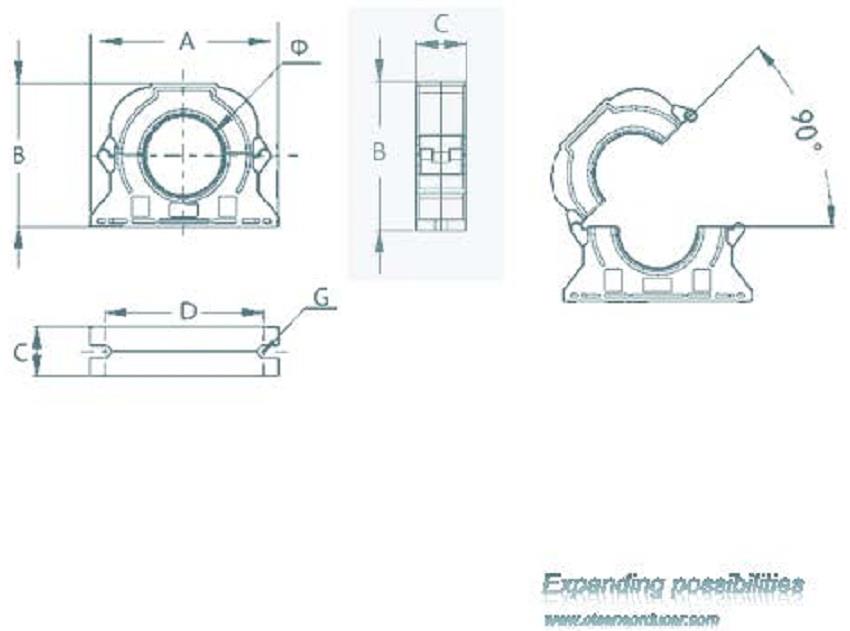

Dimensiones
Sobre nosotros
Los transformadores de corriente LIOU han sido el líder de la industria en el diseño y producción de productos de transformadores de corriente durante más de 20 años. Nuestro objetivo es crear productos de calidad diseñados para satisfacer sus necesidades. Puede elegir cualquiera de nuestros productos estándar o podemos diseñar y crear soluciones personalizadas específicamente para su aplicación.
Preguntas más frecuentes
1.Q: ¿Dónde se encuentra su fábrica?
R: La dirección de nuestra fábrica es Zhuqing Village Industrial Park Gangxia Town, Xishan District, Wuxi, Jiangsu, China.
2. Q: ¿Cuál es la cantidad mínima de pedido?
R: Nuestra cantidad mínima es de 50 piezas.
3. Q: ¿Cuál es el tiempo de entrega de sus productos?
R: En general, el tiempo de entrega de nuestros productos es de aproximadamente 10 a 15 días.
