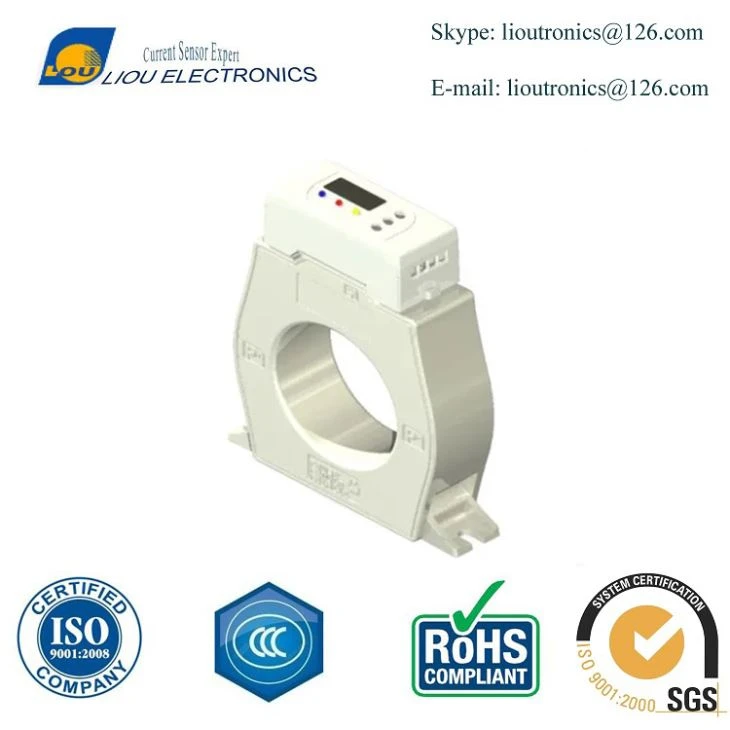

Transformador de corriente de secuencia cero Zct

La corriente desequilibrada fluye en el circuito durante la falla a tierra se conoce como la corriente de secuencia cero o el componente de CC de la corriente de falla. La secuencia de fase cero significa que la magnitud de tres fases tiene un desplazamiento de fase cero.

Introducción del producto

Introducción
La corriente desequilibrada fluye en el circuito durante la falla a tierra se conoce como la corriente de secuencia cero o el componente de CC de la corriente de falla.La secuencia de fase cero significa que la magnitud de tres fases tiene desplazamiento de fase cero.Las tres líneas vectoriales representan la secuencia cero. corriente y se detecta sumando el vector de corriente de tres fases.

Caracteristicas

Ø Rango de frecuencia: 50-400Hz

Ø Sobrecarga soportada: 1.2 x corriente nominal continuamente

Ø Resistencia de aislamiento de CA: 5.0KV durante 60 s

Ø Caja de carcasa rígida con policarbonato UL® 94V-0

Ø estándar de seguridad: IEC / EN60044-1

Ø Error de ángulo de fase nominal y

Ø Error de linealidad nominal: conforme a IEC61869-2 / ConformIEC60044-1

Ø Máx. Voltaje de operación: AC660V

Ø Clase de aislamiento térmico: Clase B

Ø Humedad: hasta 95% RH (sin condensación)

Descripción

● Cerca de cambio de carga cero

● Excelentes propiedades de equilibrio

● Voltaje de salida de precisión

● Variación térmica mínima

● Cumple con RoHS

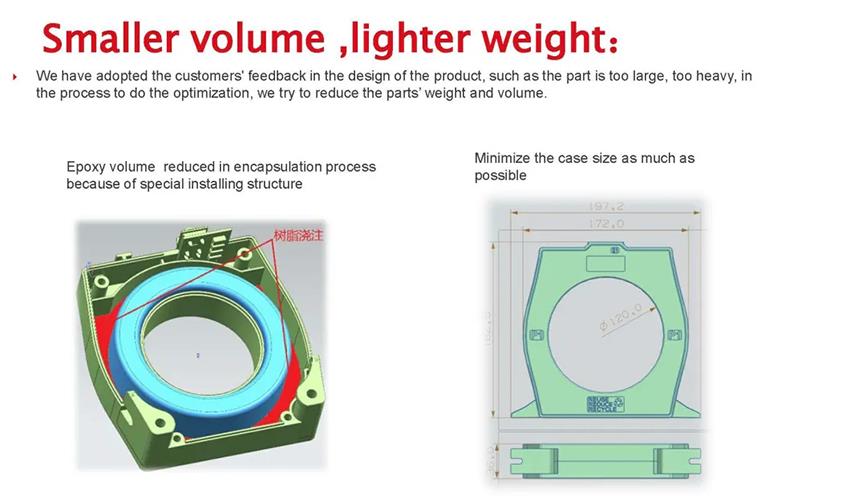

● Volumen más pequeño, peso más ligero

● Protección perfecta, estructura delicada para una instalación conveniente.

● Excelente diseño y apariencia industrial.

● Alta precisión satisfactoria para diversas aplicaciones

● Diseño flexible

● Caja modular versátil para diversas aplicaciones

Especificaciones mecánicas

P/N	Corriente del circuito principal (A)	Diámetro (Φ) (mm)	Dimensiones (mm)			Dimensiones del diseño (mm)
P/N	Corriente del circuito principal (A)	Diámetro (Φ) (mm)	L	W	H	D1-D2	M
LO-ZCT513102	0-100A	46	85	32	92.5	88-100	6
LO-ZCT513202	0-250A	65	108	32	118.5	109-122.5	6
LO-ZCT513302	0-315A	80	128	36	138.5	134-144	6
LO-ZCT513402	0-630A	100	150	36	160.5	152-171.5	6
LO-ZCT513502	0-800A	120	172	36	182.5	177-196.5	6

Índices absolutos máximos
Rango de temperatura del aire libre de funcionamiento	-20ºC a 65ºC
Rango de temperatura de almacenamiento	-40ºC a 85ºC

Calificado de alta precisión

Esta serie de productos se basa en la tecnología madura existente, elige más materias primas de alta calidad y, combinada con la optimización del diseño de la forma, la precisión de la prueba obtiene una garantía sólida y es mejor que los requisitos estándar nacionales: 0.5%, para requisitos especiales, la precisión puede alcanzar el 0,2%.

Este proyecto combina el diseño óptimo del circuito magnético y tiene en cuenta los requisitos de espacio necesarios para garantizar la prueba de equilibrio. Si es necesario, la propiedad de equilibrio puede estar en las condiciones de detección especificadas para alcanzar 5 mA-50 mA. Cumpla completamente con los requisitos del circuito de detección.

Al mismo tiempo, esta serie de productos se puede utilizar para pruebas de corriente de circuito principal y corriente de monitoreo de potencia de incendio, alcance de corriente de detección de 50A-2000A, la precisión es mejor que la clase 0.5 cuando la salida secundaria es de 5A. La precisión es mejor que la clase 0.2 Nivel S cuando la salida secundaria es de 1A, cuando se mide alta corriente, se puede emitir una señal débil de nivel de mA, la precisión es mejor que la clase 0.1
