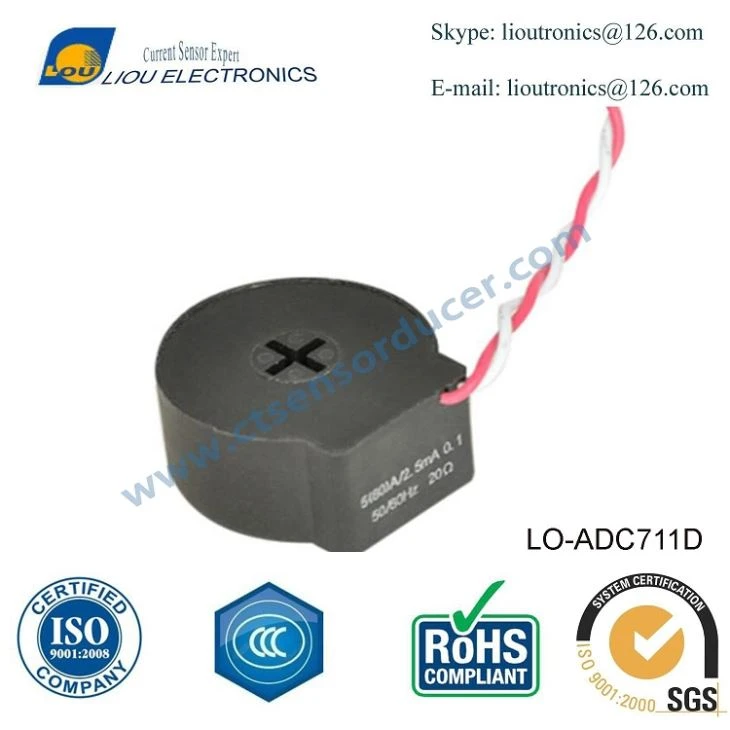

Transformador de corriente de precisión
El transformador de corriente se divide en un transformador de corriente para medida y un transformador de corriente para protección; la función del transformador de corriente para medición se utiliza para medir (cargar) y medir la corriente del dispositivo operativo
- Introducción del producto
Introducción
El transformador de corriente se divide en un transformador de corriente para medida y un transformador de corriente para protección; la función del transformador de corriente para medición se utiliza para medir (cargar) y medir la corriente del dispositivo operativo; El transformador de corriente para protección principalmente y el dispositivo de relé Cooperan, cuando la línea tiene sobrecarga de cortocircuito y otras fallas, proporcione una señal al dispositivo de relé para cortar el circuito de falla para proteger la seguridad del sistema de suministro de energía.
Índices absolutos máximos
Rango de temperatura del aire libre de funcionamiento | -40ºC a 85ºC |
Rango de temperatura de almacenamiento | -40ºC a 100ºC |
Información de clientes potenciales | |
24AWG UL1007 cables conductores | Longitud de los cables: 105 ± 5 mm |
Despojado y enlatado | 4 ± 2 mm |
Ventajas
1. Alto y bajo voltaje completamente aislado, alta seguridad, excelente rendimiento de aislamiento, sin núcleo de hierro, eliminando la saturación magnética y la resonancia ferromagnética.
2. Buen rendimiento de interferencia anti-electromagnética, sin peligro de alto voltaje de circuito abierto en el lado de bajo voltaje.
3. Amplio rango dinámico, alta precisión de medición y amplio rango de respuesta de frecuencia.
4. Capacidad antiinterferente de transmisión de datos.
5. Tamaño pequeño y peso ligero.
Precauciones
1. Cuando se verifica el transformador de corriente, la relación de corriente del transformador de corriente estándar al transformador de corriente que se va a probar debe ser la misma.
2. Siga estrictamente el cableado que se muestra en la figura.
3. Antes de probar el transformador, primero debe probar si la caja de carga es precisa.
4. Durante el proceso de verificación, está prohibido abrir el devanado secundario.
5. Desmagnetice antes de verificar el transformador. La línea de desmagnetización se muestra en la Figura 4.
6. Abra el circuito dos veces, ajuste el regulador de manera uniforme y lenta, de modo que la indicación del indicador de cuadrante aumente de 0 a 100%, y luego disminuya uniforme y lentamente a cero. Repite este proceso de 2 a 3 veces. El devanado secundario debe estar en corto antes de que se apague la energía después de que se complete la desmagnetización.
7. El diagrama esquemático de cableado del transformador de corriente con elevador de corriente es básicamente el mismo que el diagrama de cableado anterior, excepto que el devanado de salida del elevador de corriente y el devanado primario del transformador son el mismo devanado, y el resto son iguales. .
