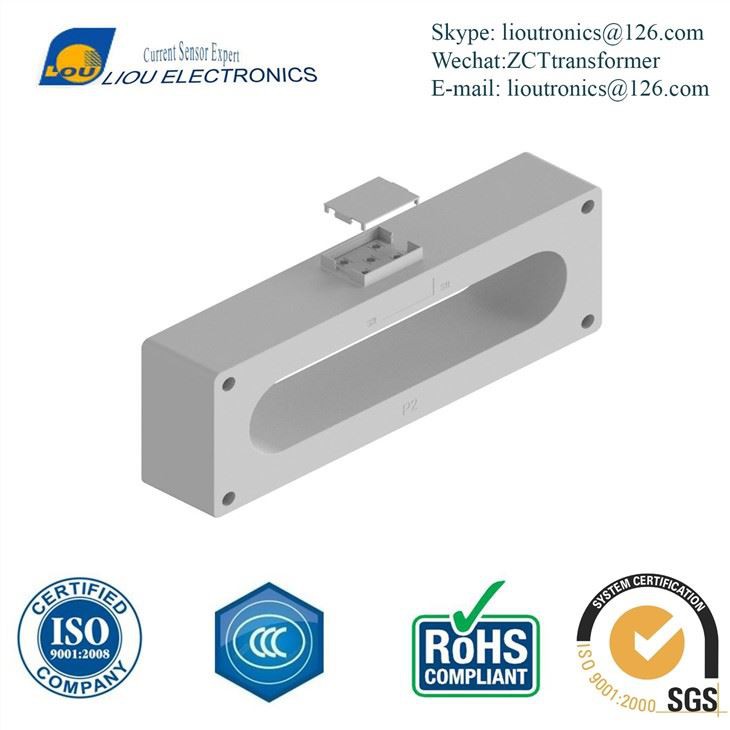

Transformador de corriente residual rectangular LO-JRCT-259



Rtransformador de corriente residual de tipo rectangular



P/N: LO-JRCT-259



Descripciones:



El transformador de corriente de orificio pasante central se utiliza principalmente en el entorno de circuitos de cables. Su estructura es simple, de tamaño pequeño, de aplicación flexible y se ajusta bien a las especificaciones del cable utilizado en el circuito principal. El diámetro del orificio pasante-de esta serie es de 100 mm a 300 mm, la corriente del circuito principal contiene 63 A a 2000 A. Esta serie de productos puede cumplir con los requisitos técnicos de diferentes precisiones, como 0,2, 0,5 y 1. Al mismo tiempo, puede cumplir con los estrictos requisitos de la nueva norma nacional para las características de las balanzas. El valor de salida de corriente desequilibrada también puede ser mejor que 30 mA, 10 mA, 5 mA. Incluso 3 mA reducen en gran medida las falsas alarmas causadas por la interferencia del campo magnético de la corriente del circuito principal, lo que proporciona garantía suficiente para la confiabilidad del equipo. Excelente y avanzado proceso de producción. Para garantizar el nivel de precisión, confiabilidad y otros requisitos técnicos, esta serie de productos cumple con los requisitos de GB-14287.2-2005 y GB14287.2-20140.



Características:

• La estructura del centro a través del núcleo y la resina epoxi retardante de llama se vierten y tienen buena estabilidad.
• Utilizando acero de níquel altamente magnético o nanocristalino, excelente linealidad, alta sensibilidad.
• Excelentes características de equilibrio y tiene una fuerte resistencia a las interferencias electromagnéticas.
•

Uso:



• Monitoreo eléctrico de incendios
• sistema de prevención de incendios
• sistema de energía inteligente
• pequeño sistema de puesta a tierra actual
• relé electromagnético
• protección de la computadora



Especificación eléctrica:

Artículo	Símbolo	Especulación	Artículo	Símbolo	Especulación
Frecuencia	f	50Hz-60Hz	Corriente del circuito principal	A	1000A
Corriente Pri nominal	In	1A	Resistencia de aislamiento	－	500MΩ/500V/min
Corriente nominal en segundos	IO	0,5 mA	Hola-prueba de marihuana	－	3000VC.A(valor eficaz) (2 mA/1 min)
Resistencia de carga nominal	Ω	200
Linealidad	f	<1.5%	Operación temperatura	Ejército de reserva	-12 grados ~ +45 grados
Exactitud	-	Clase 0.5	Almacenamiento Temperatura	ts	-20 grados ~ +75 grados
Corriente térmica continua	A	2	Corriente de desequilibrio	mamá	<30mA with U shape method





























Diagrama esquemático:





Dimensiones:
